Deskripsi

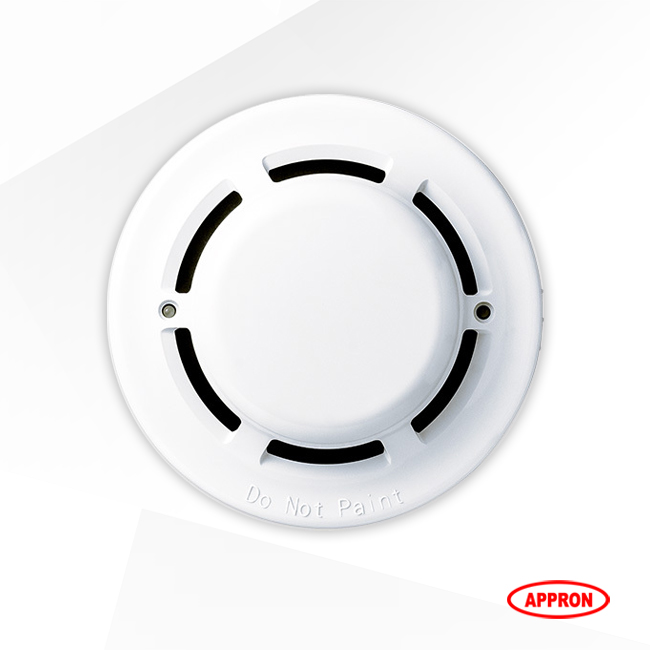

APPRON MC-100 Addressable Smoke Detector Photoelectric secara umum merupakan sebuah alat peringatan dini yang merupakan bagian penting dari sistem peringatan kebakaran atau Fire Alarm System. Fire Alarm Detector merupakan bagian paling utama dari Fire Alarm System dikarenakan berfungsi untuk pendeteksi awal apabila terjadi kebakaran yang tidak di ketahui secara langsung.
Secara khusus, MC-100 Addressable Smoke Detector Photoelectric APPRON berfungsi mendeteksi terjadinya kebakaran dengan cara menangkap sinyal dari pantulan cahaya asap disekitarnya. Dengan kemampuan photosensor yang baik, Addressable smoke detector dapat dengan cepat dan tepat mengirimkan sinyal peringatan ke control panel serta perangkat Fire Alarm System lainnya. Sehingga dapat segera diketahui oleh petugas dan penghuni untuk melakukan evakuasi diri, barang berharga serta melakukan tindakan pemadaman api.
Addressable Smoke Detector APPRON yang telah dilengkapi dengan sistem alarm addressable, dapat memberikan sinyal tanda kebakaran secara tepat. Dengan mengirimkan sinyal berupa ID ataupun alamat unik dimana detector yang mendeteksi asap maupun kejadian kebakaran dipasang. Hal tersebut sangat mempermudah dan mempercepat petugas untuk menemukan lokasi yang tepat untuk melakukan tindakan pemadaman api.
Fire Alarm Detector jenis ini sangat cocok untuk digunakan pada bangunan gedung yang memiliki lantai serta bagian ruangan yang banyak dan komplek. Seperti yang sering kita temukan pada hotel, apartement, ruang pengarsipan, Pengadilan, Rumah Sakit, dan lain sebagainya.
Characteristics
- Address coding by dip switch makes the job easier.
- Latching function helps to identify alarm device clearly and quickly.
- Non-loosening screws on base terminal for easy installation.
- Magnetic test feature makes maintenance easy and simple.
- Detector is made of high endurance, solid and colorfast Fire-proof plastic.
- Detector has passed strict EMC test, which greatly eliminates false alarms caused by interference from nearby sources.
- Dual LEDs for 360-degree visibility.
Functioning Way
Dengan adanya asap yang masuk ke Addressable Smoke Detector MC-100, Pancaran sinar yang disebabkan oleh pantulan asap dapat dideteksi oleh zat bercahaya dua simpul di dalam perangkat. Kemudian detektor berfungsi dan mengirimkan alarm. Sementara itu LED menyala. Sangat cocok untuk pemasangan di tempat-tempat seperti pintu masuk tangga, koridor, ruang angkat, ruang dalam, dll.
Installation Instructions
Avoid These Location
Do Not Locate Your Detector in :
- Front of forced air ducts used for heating and air conditioning and other higher air flow area.
- Height of installation surface is more than 20 meters.
- Dusty area.
- Areas where temperature may fall below 40°F or rise above 100°F.
- Near electrical lights.
“WARNING” – Connect Detector Only To Control Unit Initiating Device Circuit As Specified In Detector Or Control Unit Literature Or System May Not Operate.
Addressable Point Number Setting (Binary code)
Example : Device No.1
“ON” position is “1” and numeric is “0” . For example, the
first device number is 10000000, the second device is
01000000 and so on.
Example:
(1) Address 12 : 00110000
(2) Address 150 : 01101001
(3) Address 250 : 01011111
MAINTENANCE :
- Attach dust-cover to the detector during the work in the building to prevent the invasion of dust or paint and malfunction of detector.
- During the scheduled maintenance, use the testing device to check the detector wether or not it is in good shape. (use the SMOKE TESTER spread to the detector, or magnetic test device, and it should alarm within 5 seconds. If not, return the detector to factory for service.)
- When the repair is needed, please return the defect device to manufacturer.
SERVICING TEST :
- Check the detector head and base whether or not they are well conducted.
- If fault alarm happened regularly, check the environment for effective factors such as smoke or other heat sources.
- Malfunctioned circuit could not be fixed if it is caused by water leaking.
- If detector has no response all the time, it might be the burning of PCB, low sensitivity or deacy of detector.
- Defective detector should be sent back to the manufacturer for repairing and calibration.
- If the identification LED does not lit while detector is operating, the LED or PCB might be burned and both of them need to be fixed in the factory.
